羅茨真空機組工作原理

    JZJS羅茨水環真空機組是以羅茨泵為主泵，以水環泵為前級泵串聯而成的。羅茨水環真空機組選用水環泵作為前級泵比其它真空泵更為有利，它克服了單臺水環泵使用時極限壓力差（機組的極限壓力比水環泵有很大的提高），在一定壓力下抽氣速率低的缺點，同時保留了羅茨泵能迅速工作，有較大抽氣速率的優點。尤其能夠適應抽除大量的可凝性蒸汽，特別是當氣鎮油封機械真空泵排除可凝性蒸汽能力不夠，或使用的溶劑能使泵油惡化而影響性能，或者是真空系統不允許油污染的時候更為明顯。當配有防爆電機及電器時并遵守相應的安全規則下，還可抽除易燃易爆的氣體。因此羅茨泵-水環泵機組廣泛地用于化工行業中的真空蒸餾、真空蒸發、脫水結晶；食品行業中的冷凍干燥；醫藥工業的真空干燥；輕紡工業的滌綸切片；高空模擬試驗等的抽真空系統中。
羅茨水環真空機組，大致有如下幾種類型：
（1）羅茨泵-水環泵：機組中水環泵的作用是造成羅茨泵所需的預備真空，一般情況，單級水環泵極限真空度不高，而目前我國生產的羅茨泵要求的預真空又較高，故實際上一般不用單級水環泵作為羅茨泵的前級泵，而用極限壓力較低的雙級水環泵作為前級泵使用，還可以降低機組的極限壓力。一臺羅茨泵與一臺水環泵的極限壓力是400P a，可滿足一般的真空需求，但使用范圍受到一定限制，若用兩

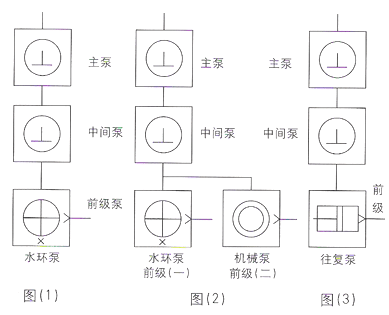

臺羅茨泵串聯再與水環泵組合，就能大大提高機組的極限壓力（可達25P a）。故在這種類型里通常見到的是兩臺羅茨泵串聯后再用雙級泵作前級泵（圖1）組成機組。如果需要更高的極限壓力，可用三臺羅茨泵與水環泵組合，它的極限壓力可達1Pa。
